PCB設計高頻電路板布線注意事項

文章出處：http://m.cmnh1.cn網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2018-05-28 18:27:00

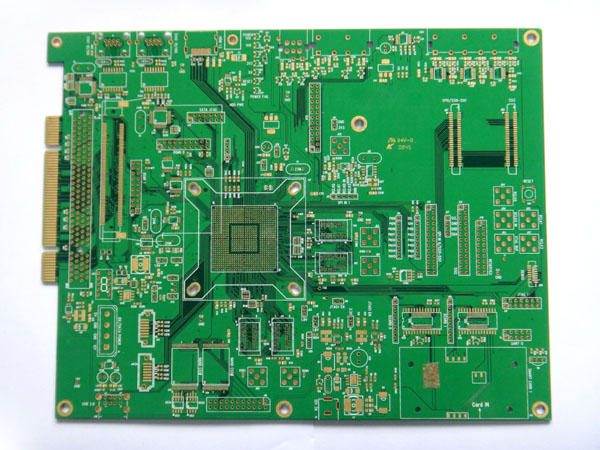

PCB

1）合理選擇層數

　　在PCB設計中對高頻電路板布線時，利用中間內層平面作為電源和地線層，可以起到屏蔽的作用，有效降低寄生電感、縮短信號線長度、降低信號間的交叉干擾，一般情況下，四層板比兩層板的噪聲低 20dB。

　　2）走線方式

　　在PCB設計中對高頻電路板布線時，走線必須按照 45°角拐彎，這樣可以減小高頻信號的發射和相互之間的耦合。

　　3）走線長度

　　在PCB設計中對高頻電路板布線時，走線長度越短越好，兩根線并行距離越短越好。

　　4）過孔數量

　　在PCB設計中對高頻電路板布線時，過孔數量越少越好。

　　5）層間布線方向

　　在PCB設計中對高頻電路板布線時，層間布線方向應該取垂直方向，就是頂層為水平方向，底層為垂直方向，這樣可以減小信號間的干擾。

　　6）敷銅

　　在PCB設計中對高頻電路板布線時，增加接地的敷銅可以減小信號間的干擾。

　　7）包地

　　在PCB設計中對高頻電路板布線時，對重要的信號線進行包地處理，可以顯著提高該信號的抗干擾能力，當然還可以對干擾源進行包地處理，使其不能干擾其它信號。

　　8）信號線

　　在PCB設計中對高頻電路板布線時，信號走線不能環路，需要按照菊花鏈方式布線。

　　9）去耦電容

　　在PCB設計中對高頻電路板布線時，在集成電路的電源端跨接去耦電容。

　　10）高頻扼流

　　在PCB設計中對高頻電路板布線時，數字地、模擬地等連接公共地線時要接高頻扼流器件，一般是中心孔穿有導線的高頻鐵氧體磁珠。
