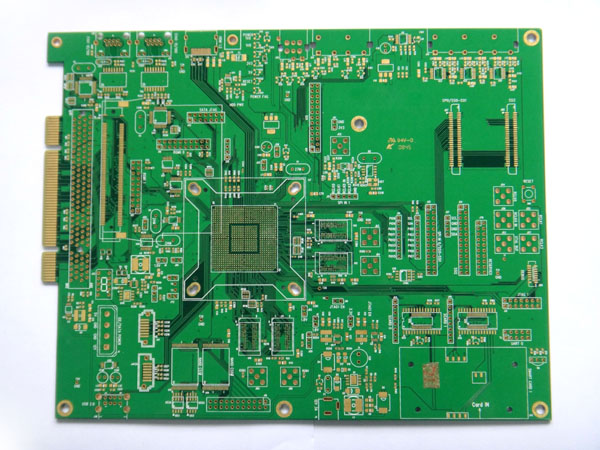

第一、大多數PCB的設計師都是是精通電子元器件的工作原理，知道其相互影響，更明白構成電路板輸入和輸出的各種數據傳輸標準。一個優秀的電子產品不但需要有優秀的原理圖，更需要PCB布局和走線的人，而后者對最終電路板的成敗起到至關重要的作用。但是，原理圖設計師對優秀的版圖技術懂得越多，避免出現重大問題的機會就越多。

　　第二、噪聲問題的處理。隨著設計PCB速度的提高，并發開關噪聲、并發開關輸出、振鈴、串?dāng)_地線反彈和電源噪聲等等也隨之出現。要解決這些問題，還要對癥下藥：

　　A、振鈴和串?dāng)_。對于關鍵信號線一定要注意串?dāng)_問題，常用的就是運用差分信號，走線用差分對走線，這樣能從根本上消除感應影響，有助于減小返回路徑中的感應電流產生的“反彈”噪聲。

　　B、注意阻抗匹配。我曾經做過天線匹配電路，阻抗匹配起到至關重要的作用?，F(xiàn)在100Ω特征阻抗已經成為差分連接線的行業標準值。100Ω的差分線可以用兩根等長的50Ω單端線制作。由于兩根走線彼此靠近，線間的場耦合將減小線的差模阻抗。為了保持100Ω的阻抗，走線的寬度必須減小一點。結果，100Ω差分線對中每根線的共模阻抗將比50歐略為高一點。如果實在不想這么折騰，在做PCB的時候，與生產廠家商定什么走線需要什么樣的阻抗。

　　C、去耦和旁路電容的使用。一般情況下，去耦電容器有助于減小PCB的電源與地平面之間的電感，控制PCB上各處的信號和IC 的阻抗。旁路電容提供一個干凈的電源(提供一個電荷庫)。通常我們在方便PCB布線的任何地方都應布置去耦電容。對于電容的使用，應該注意的一點就是，去耦電容的布線應該盡可能的短。

　　第三、布局問題。我們都知道，PCB設計中最關鍵的連接設計最短和最直接的路徑，這樣可以用最簡單的做法獲得最好的效果，這樣，何樂不為呢?

　　第四、時鐘信號的處理。相信做PCB設計的都在經受或者準備經受時鐘信號干擾的問題。因?yàn)殓娋€走線太長太長或經過信號線等等，都就會為下游放大抖動和偏移，尤其是時鐘速度增加的時候。首先，PCB設計時應該避免使用多個層來傳輸時鐘，并且不要在時鐘線上有過孔，因?yàn)檫^孔將增加走線的阻抗變化和信號的反射。其次，如果必須用內層來布設時鐘，那么上下層應該使用地平面來減小延遲。再次，如果電源平面上不幸引入時鐘噪聲會增加PLL抖動，那么在修改PCB設計時可以創建一個“電源島”，這種技術可以利用金屬平面中的較厚蝕刻來實現PLL模擬電源和數字電源的隔離。

　　第五、參考設計方案。現在任何MCU都會給出其對應的參考設計，雖然這些電路板通常是為多種用途設計的，不見得與你做的設計需求剛好匹配。但是，它們?nèi)钥梢宰鳛閯?chuàng)建解決方案的起點。從中我們可以看出關鍵部分的走線和擺位，這對于設計的成功率來說，也是一個很大的提高。
