PCB元器件布局的10條規則

文章出處：http://m.cmnh1.cn網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2018-12-13 18:30:00

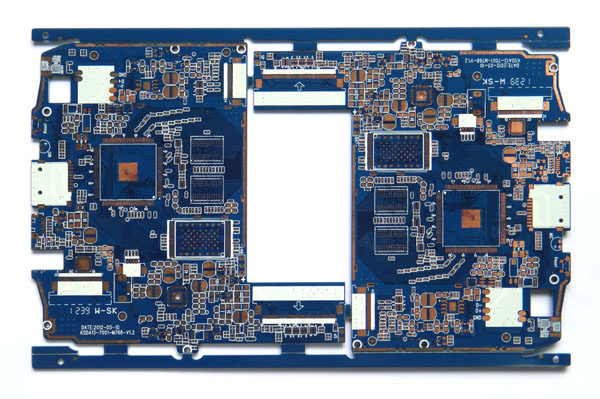

遵照“先大后小，先難后易”的布置原則，即重要的單元電路、核心元器件應當優先布局．
布局中應參考原理框圖，根據單板的主信號流向規律安排主要元器件．
元器件的排列要便于調試和維修，亦即小元件周圍不能放置大元件、需調試的元、器件周圍要有足夠的空間。
相同結構電路部分，盡可能采用“對稱式”標準布局；
按照均勻分布、重心平衡、版面美觀的標準優化布局；
同類型插裝元器件在X或Y方向上應朝一個方向放置。同一種類型的有極性分立元件也要力爭在X或Y方向上保持一致，便于生產和檢驗。
發熱元件要一般應均勻分布，以利于單板和整機的散熱，除溫度檢測元件以外的溫度敏感器件應遠離發熱量大的元器件。
布局應盡量滿足以下要求:總的連線盡可能短，關鍵信號線最短；高電壓、大電流信號與小電流，低電壓的弱信號完全分開；模擬信號與數字信號分開；高頻信號與低頻信號分開；高頻元器件的間隔要充分。
去偶電容的布局要盡量靠近IC的電源管腳，并使之與電源和地之間形成的回路最短。

元件布局時,應適當考慮使用同一種電源的器件盡量放在一起, 以便于將來的電源分隔。
