新電路板的調試方法

文章出處：http://m.cmnh1.cn/網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2018-09-04 18:23:00

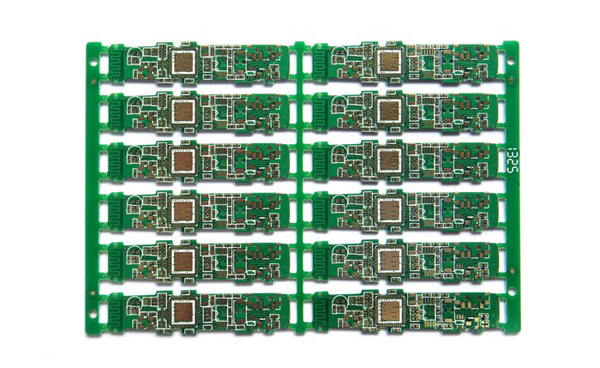

PCB

對于剛拿回來的新PCB板，我們首先要大概觀察一下，板上是否存在問題，例如是否有明顯的裂痕，有無短路、開路等現象。如果有必要的話，可以檢查一下電源跟地線之間的電阻是否足夠大。

然后就是安裝元件了。相互獨立的模塊，如果您沒有把握保證它們工作正常時，最好不要全部都裝上，而是一部分一部分的裝上(對于比較小的電路，可以一次全部裝上)，這樣容易確定故障范圍，免得到時遇到問題時，無從下手。

一般來說，可以把電源部分先裝好，然后就上電檢測電源輸出電壓是否正常。如果在上電時您沒有太大的把握(即使有很大的把握，也建議您加上一個保險絲，以防萬一)，可考慮使用帶限流功能的可調穩壓電源。先預設好過流保護電流，然后將穩壓電電源的電壓值慢慢往上調，并監測輸入電流、輸入電壓以及輸出電壓。如果往上調的過程中，沒有出現過流保護等問題，且輸出電壓也達到了正常，則說明電源部分OK。反之，則要斷開電源，尋找故障點，并重復上述步驟，直到電源正常為止。

接下來逐漸安裝其它模塊，每安裝好一個模塊，就上電測試一下，上電時也是按照上面的步驟，以避免因為設計錯誤或/和安裝錯誤而導致過流而燒壞元件。

尋找故障的辦法一般有下面幾種：

①測量電壓法。

首先要確認的是各芯片電源引腳的電壓是否正常，其次檢查各種參考電壓是否正常，另外還有各點的工作電壓是否正常等。例如，一般的硅三極管導通時，BE結電壓在0.7V左右，而CE結電壓則在0.3V左右或者更小。如果一個三極管的BE結電壓大于0.7V(特殊三極管除外，例如達林頓管等)，可能就是BE結就開路。

②信號注入法。

將信號源加至輸入端，然后依次往后測量各點的波形，看是否正常，以找到故障點。有時我們也會用更簡單的辦法，例如用手握一個鑷子，去碰觸各級的輸入端，看輸出端是否有反應，這在音頻、視頻等放大電路中常使用(但要注意，熱底板的電路或者電壓高的電路，不能使用此法，否則可能會導致觸電)。如果碰前一級沒有反應，而碰后一級有反應，則說明問題出在前一級，應重點檢查。

③當然，還有很多其它的尋找故障點的方法，例如看、聽、聞、摸等。

“看”就是看元件有無明顯的機械損壞，例如破裂、燒黑、變形等;“聽”就是聽工作聲音是否正常，例如一些不該響的東西在響，該響的地方不響或者聲音不正常等;“聞”就是檢查是否有異味，例如燒焦的味道、電容電解液的味道等。

對于一個有經驗的電子維修人員來說，對這些氣味是很敏感的;“摸”就是用手去試探器件的溫度是否正常，例如太熱，或者太涼。一些功率器件，工作起來時會發熱，如果摸上去是涼的，則基本上可以判斷它沒有工作起來。但如果不該熱的地方熱了或者該熱的地方太熱了，那也是不行的。

一般的功率三極管、穩壓芯片等，工作在70度以下是完全沒問題的。70度大概是怎樣的一個概念呢?如果你將手壓上去，可以堅持三秒鐘以上，就說明溫度大概在70度以下(注意要先試探性的去摸，千萬別把手燙傷了)。
